TM1727
|
市场价 : 0.0
产品介绍
产品评论(0)

                                                                           ‍资料下载

概述

        TM1727 是 4*40 LCD 显示驱动控制专用电路,最多可以显示 160 段。内部集成有 MCU 两线数字接口、数据锁存器、LCD 驱动等电路。支持 1/3base ,1/2base ,LINE 翻转,FRAME 翻转,支持3V/5V 的 LCD 屏。所有设置均通过 2 线串行接口传输数据。主要应用于段码 LCD 显示屏产品驱动。


特性说明

采用低功耗CMOS工艺

40X4点LCD驱动

1/2或1/3LCD驱动偏压可选

支持FRAME和LINE两种驱动波形,选用FRAME功耗更低

显示亮度自由设定

串行接口(SDA ,SCL)

振荡方式:内置RC振荡

•封装形式:SSOP48

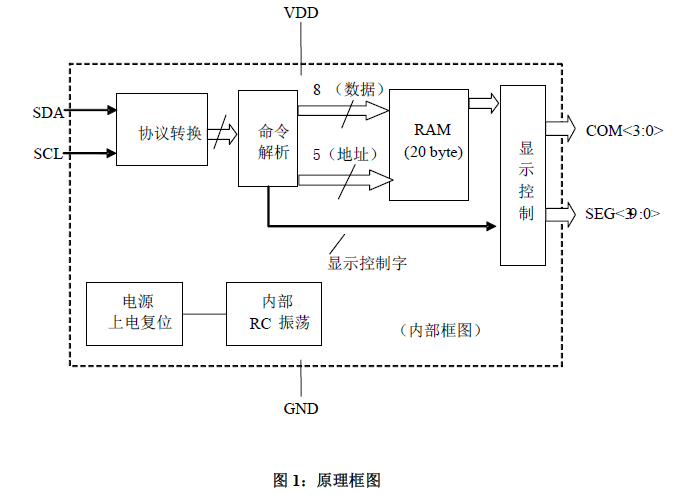

原理框图


引脚排列和引脚说明

   引脚排列


     引脚排列
