TM7705
|
市场价 : 0.0
产品介绍
产品评论(0)

                                                                           ‍资料下载

特性描述

            TM7705 是应用于低频测量的 2/3 通道的模拟前端。该器件可以接受直接来自传感器的低电平的输入信号,然后产生串行的数字输出。利用 Σ-Δ 转换技术实现了 16 位无丢失代码性能。选定的输入信号被送到一个基于模拟调制器的增益可编程专用前端。片内数字滤波器处理调制器的输出信号。通过片内控制寄存器可调节滤波器的截止点和输出更新速率,从而对数字滤波器的第一个陷波进行编程。

TM7705 只需 2.7~3.3V 或 4.75~5.25V 单电源。TM7705 是双通道全差分模拟输入,带有一个差分基准输入。当电源电压为 5V、基准电压为 2.5V 时,该器件都可将输入信号范围从 0~+20mV 到 0~+2.5V 的信号进行处理。还可处理±20mV~±2.5V 的双极性输入信号,对于 TM7705 是以 AIN(-)输入端为参考点。当电源电压为 3V、基准电压为 1.225V 时,可处理 0~+10mV 到 0~+1.225V 的单极性输入信号,它的双极性输入信号范围是±10mV 到±1.225V。因此,TM7705 可以实现 2/3 通道系统所有信号的调理和转换。

TM7705 是用于智能系统、微控制器系统和基于 DSP 系统的理想产品。其串行接口可配置为三线接口。增益值、信号极性以及更新速率的选择可用串行输入口由软件来配置。该器件还包括自校准和系统校准选项,以消除器件本身或系统的增益和偏移误差。

CMOS 结构确保器件具有极低功耗,掉电模式减少等待时的功耗至 20μW(典型值)。TM7705 采用

16 脚塑料双列直插(DIP)、16 脚宽体(0.3 英寸)SOIC、16 脚 TSSOP、16 脚 SOP 和 16 脚 SSOP 封装。


功能特点

TM7705:2个全差分输入通道的ADC

16位无丢失代码

0.003%非线性

可编程增益前端

增益:1~128

三线串行接口

有对模拟输入缓冲的能力

2.7~3.3V或4.75~5.25V工作电压

3V电压时,最大功耗为1mW

等待电流的最大值为8μA

16脚DIP、SOIC(宽体) 、TSSOP、SOP和SSOP封装

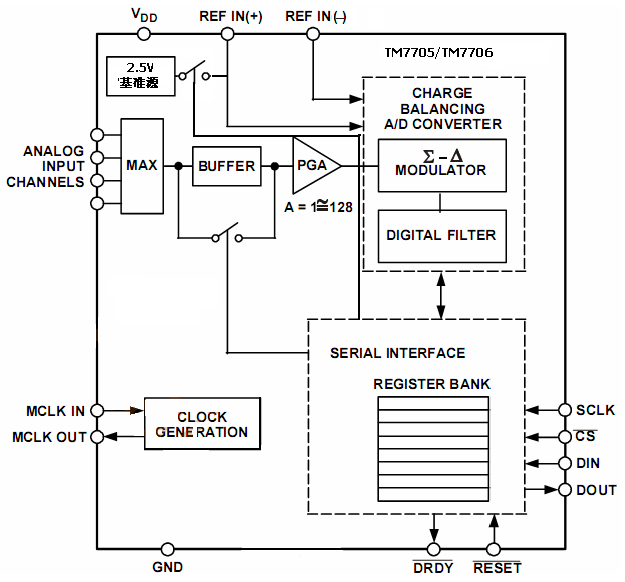

功能方框图


引脚排列与功能

     TM7705 的引脚排列
